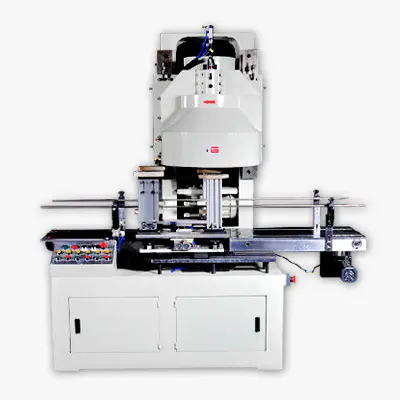

Automatisk tätningsmaskin Driftrelaterade instruktioner:
Ett: Kontrollera om strömförsörjningen och luftförsörjningen uppfyller specifikationerna.
Två: Vissa funktioner hos huvudmotorn
Tätande huvudmotor (tätningsmotor 960r/min), när tätningskopplingsskivan hängs på kopplingscylindern (övervinner fjädermotståndet), efter att motorn roterat i 11 varv (ca 0-7 sekunder), kopplingsskivan automatiskt kopplar ur (kopplar Cylindern har slutat röra sig och återställs på cirka 0,5 sekunder), på grund av fjäderns dragkraft dras hängstiftet ut från det konkava hålet för att slutföra en tätningsåtgärd.
Tre: splitter del
När frekvensomvandlingen är aktiverad, börjar indexeringsmotorn att gå, och den roterande kopplingens elektromagnetiska chuck aktiveras för att få reduceraren att matcha motorn och driva delaren för att utföra indexeringsåtgärden.
Fyra: Trycktank, övre tankdel
Efter att vändskivan har indexerat produkten på plats, innan tätningsåtgärden krävs, trycker trycktankcylindern in produkten i hjultråden för att utföra tätningsåtgärden. Ejektorcylindern används för att toppa den förseglade produkten för att förhindra att produkten trycks in i indexplattan och fastnar på tätningsbrickan när den körs igen, vilket gör att indexplattan inte kan fungera.
Fem: Tätande kopplingscylinder
När produktindexeringen är på plats och tätningsåtgärden krävs, stödjer tätningscylindern växelplattan genom konsolen. Efter cirka 0,5 sekunder efter att hängstiftet och det konkava hålet hängts upp stannar kopplingscylindern och återställs. Vid denna tidpunkt är växeln redan På grund av huvudmotorns rotation kan den inte falla av. Den måste falla av automatiskt efter 11 varv. Fjädern drar Liulihe-plattan bort från det konkava hålet. 0,5 sekunder efter att tätningscylindern lyfts ska kopplingsskivan kunna hänga upp automatiskt under normala förhållanden. Om inte, kontrollera mekanismen.
Sex: Tryck cylindern
Oavsett arbetsläge, när indexplattan är på plats efter att en station är på plats, utför tankens tryckcylinder en tryckning. Vid denna tidpunkt, oavsett om det finns en produkt i stationen, utför cylindern en åtgärd för att trycka bort produkten från indexplattan. Denna åtgärd styrs av tiden i programmet. Hur lång tid det tar att trycka undan produkten när lufttrycket är normalt, ställ in tiden i programmet och återställ åtgärden när tiden är ute. Kan inte stanna för länge, måste gå in i tryckstångsområdet och återgå till nästa indexeringsläge för att förhindra att material fastnar.
Sju: In i tankens transportband
I det automatiska arbetsläget, när närhetsbrytaren för indexplattans indexeringsläge inte detekterar produkten, fortsätter transportbandet att köra tills produkten detekteras. När indexplattan är igång kan transportbandet inte löpa för att förhindra att produkten och indexet skaver mot kanten. När indexeringen är på plats har transportbandet tillräckligt med tid för att skicka produkten till indexeringsläget precis när förseglingsåtgärden utförs, utan att förseglingscykeln påverkas.
Åtta: Översikt över arbetsprocedurer i automatiskt läge
Kantätningsmaskin Innan du kör det automatiska arbetsläget, utför en tätningsåtgärd manuellt för att kontrollera om varje programåtgärd och funktionen för varje mekanisk struktur är normal. Arbetslägesomkopplaren väljer det automatiska lägesläget (i automatiskt läge, den övre lägessignalen för den nedre tryckcylindern, den övre lägessignalen för den övre cylindern, den ursprungliga lägessignalen för kopplingscylindern och den ursprungliga lägessignalen för tätningen kopplingsskiva krävs) för att starta huvudmotorn och tryck sedan på start av automatisk drift Tryck på knappen, West-East-driftindikatorlampan lyser vid denna tidpunkt, och utrustningen är i läge för West-East-drift (Obs: För närvarande bör mänskliga lemmar lämna utrustningens funktionsdel för att förhindra att människokroppen skadas).
När transportbandet skickar tanken till indexeringsstationen skickar produktdetekteringsbrytaren produktsignalen till plc. Efter att plc:n har bearbetats av programmet matar den ut indexeringskopplingen, indexeringskopplingens elektriska skiva aktiveras och indexeringsskivan drivs av maskinen. Rotation, efter att ha slutfört en stationsrotation, kommer indexsensorn på avdelaren att skicka signalen från produktindexeringen till plc (notera: vid denna tidpunkt har den elektromagnetiska chucken för indexeringskopplingen inte förlorat ström och den fortsätter att fungera. Cirka 30 grader före indexering av en station skickar indexeringsstoppsensorn signalen till plc:n, och indexeringskopplingens elektromagnetiska chuck förlorar ström och separerar--rollen för den andra sensorn är att göra nästa indexering slutförd på kort tid) Efter att plc har bearbetats utmatas tryckåtgärden. Samtidigt stängs även ejektorcylindern av samtidigt och produkten pressas smidigt in i hjulvajern. Samtidigt skickas signalen om nedtryckning till plc, kopplingscylindern lyfts och tätningsväxelplattan sitter fast i konkavt hål, utför tätningsåtgärder. När tätningsåtgärden är klar, faller tätningsväxelplattan av, fjädern drar tillbaka den till sitt ursprungliga läge och trådnumret återställs, vilket indikerar att tätningen har slutförts. Vid denna tidpunkt återgår den nedre cylindern till positionen, den övre cylindern trycker automatiskt uppåt och produkten kastas ut från hjulvajern. Den övre signalen från den nedre tryckcylindern och sugkoppen är inte strömlösa och fortsätter att fungera. När operationen är cirka 30 grader innan nästa station är på väg att få poäng, skickar indexeringsstoppsensorn signalen till plc, och indexeringskopplingens elektromagnetiska chuck tappar kraften och separerar --Den andra sensorns funktion är att aktivera nästa indexering som ska slutföras på kort tid), efter att plc har bearbetats, matas pressverkan ut, och ejektorcylindern stängs också av samtidigt, och produkten är smidig intryckt i hjulvajern. Samtidigt skickas signalen om nedtryckning till plc:n, kopplingscylindern är uppe och tätningsväxelplattan sitter fast i det konkava hålet för att utföra tätningsåtgärden. När tätningsåtgärden är klar, faller tätningsväxelplattan av, fjädern drar tillbaka den till sitt ursprungliga läge och trådnumret återställs, vilket indikerar att tätningen har slutförts. Vid denna tidpunkt återgår den nedre cylindern till positionen, den övre cylindern trycker automatiskt uppåt och produkten kastas ut från hjulvajern. Den övre signalen från den nedre tryckcylindern och den övre signalen från den övre cylindern skickas till plc:n och plc:n matar ut indexeringsdriftsignalen, och indexeringskopplingsskivan aktiveras igen för att utföra indexeringen av nästa station, och upprepa tätningsåtgärden efter varandra.
